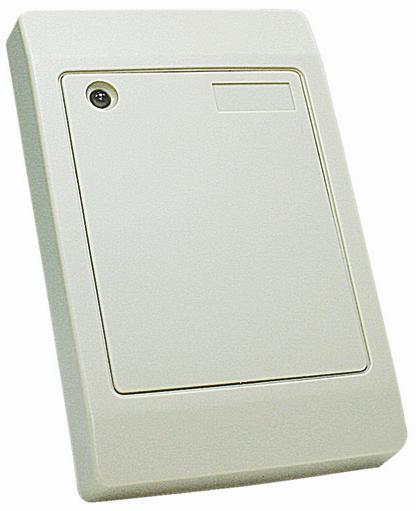

RDM85x1是RDM開發的只讀 M1卡片序列號的壁掛式讀卡器，其為一種高性能的、具有多種輸出格式的通用型讀卡器。提供了標準Wiegand26/34和RS232等輸出格式接口，可應用于各種RFID系統中，并能方便的與其他公司產品配合使用。
RDM85x1具有安裝簡便、性能穩定、實用美觀等特點，是門禁控制系統及相關控制系統的理想選擇。它采用功能強大的8位微處理器，先進的看門狗和電壓監控電路方案設計而成。
|
|
RDM8511 |
RDM8521 |
RDM8541 |
RDM8561 |
RDM8581 |
RDM8591 |
|
工作頻率 |
13.56MHz |
|||||
|
支持卡片 |
Mifare S50/S70/ultralight |
|||||
|
感應距離 |
> 5cm(取決于標簽尺寸工藝和周圍環境) |
|||||
|
接口 |
Wiegand (TVS瞬間脈沖保護）/RS232 |
|||||
|
電源 |
DC9V ~ 12V |
|||||
|
電流 |
<50mA |
|||||
|
通訊距離 |
大于100米（采用國標超5類網線，無干擾條件下測試結果） |
|||||
|
防護等級 |
IP65 環氧樹脂灌封 |
|||||
|
工作溫度 |
-10℃~ 70℃ |
|||||
|
存儲溫度 |
-20℃~80℃ |
|||||
|
濕度 |
0 ~ 95% |
|||||
|
尺寸 |
111*70*14mm |
80*43*13mm |
118*76*22mm |
105*47*23mm |
122*75*20mm |
122*45*20mm |
接線定義：
|
Wiegand26/34通訊格式： |
RS232通訊格式： |
||
|
RED / 紅 |
DC9 ~ 12V |
RED / 紅 |
DC 12V |
|
BLACK / 黑 |
GND |
BLACK / 黑 |
GND |
|
GREEN / 綠 |
DATA 0 |
GREEN / 綠 |
TX(RS232) |
|
WHITE / 白 |
DATA 1 |
WHITE / 白 |
RX(RS232) |
|
BROWN / 棕 |
HOLD |
BROWN / 棕 |
NC/NC |
|
BLUE / 藍 |
LED(Touch Down) |
BLUE / 藍 |
LED(TouchDown) |
|
GREY / 灰 |
BUZZER(TouchDown) |
GREY / 灰 |
BUZ（Touch Down） |
|
YELLOW/ 黃 |
NC |
YELLOW/ 黃 |
NC |
型號說明：
|
型號 |
接口 |
|
RDM85x1-W |
Wiegand26 |
|
RDM85x1-G |
Wiegand34 |
|
RDM85x1-S |
RS232 |
· 只讀M1及兼容卡片序列號.
· 能夠防止破壞和防風防雨，封裝在環氧樹脂中，可以安裝在多種多樣的室內室外環境。
所有的讀卡器均有一個內置的揚聲器和LED燈
