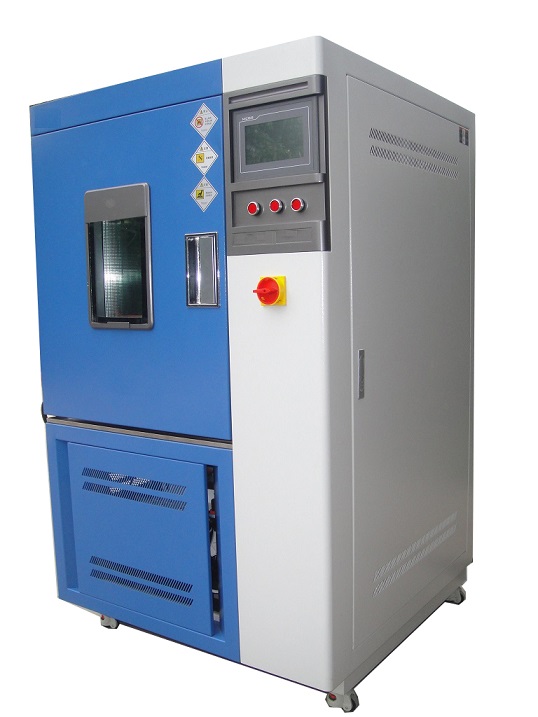

QL-500臭氧老化測試儀

◆本臭氧老化試驗設備選用優質材料，使用國內目前先進的加工設備加工成型，外殼表面進行噴塑處理，美觀，平整。顏色搭配協調，線條流暢。內膽設計成在工作時是一個密閉無直接光照，可安置試樣進行老化試驗的空間，能恒定控制試驗溫差±2℃，選用進口優質不銹鋼板制作。室內的樣品架，夾具和導管等附件都采用不易被臭氧分解，和影響臭氧濃度的不銹鋼等材料制成。樣品架可以360度旋轉，轉速可調。
◆箱門合理的位置設置一個透明窗口，用以觀測室內試樣的變化。觀察窗采用多層中空鋼化玻璃，具有透明、隔熱、不易產生蒸汽結霜等優點。
◆設備采用長軸風扇電機進行攪拌，耐高低溫之不銹鋼多翼式葉輪,以達強度對流垂直擴散循環，使實驗室內的溫度均勻并一直保持穩定。

◆箱體的門與箱體之間采用雙層耐高溫之高張性密封條，以確保測試區的密閉。采用無反作用門把手，操作更容易。在箱體的左側面合理的位置設置一個測試孔，可以外接測試電源線或信號線，孔徑或孔數的安排需使用方指示。
◆機器底部安裝高品質可固定式PU活動輪，可以很方便地將機器移到指定位置，最后將腳輪固定。
◆本設備全程采用觸摸屏控制，操作簡便、直觀、可靠。
◆AI數顯智能程控調節儀。
◆臭氧濃度/溫濕度設定值控制PID自整定，操作方便可靠。
◆裝有氣體凈化器，活性碳吸收和硅膠干燥塔。
◆調速電機驅動試樣架裝置（滿足靜態法拉伸試驗,試件運行軌跡滿足擺線軌跡原理）。

二、型號及參數

QL-500臭氧老化測試儀

三、試驗方法

靜態拉伸試驗
標準規定試樣兩頭夾在專用夾具上，選擇一種伸長率拉伸，一般選擇20%，夾具安裝在轉動的樣品架上，樣品架轉速在（20—25）mm/S之間，在溫度為（40±2）℃，相對濕度不大于65%，規定的臭氧濃度下，進行試驗。經過規定的時間后檢查試樣的龜裂情況。一般臭氧濃度選擇（50±5）×10-8 。

動態拉伸試驗:
標準規定試樣夾具可以自動伸縮將試樣拉伸和復位,拉伸頻率為0.5±0.025Hz,將試樣兩頭夾在專用夾具上,使試樣從伸長率為0至zui大伸長率之間循環拉伸,夾具安裝在轉動的樣品架上,樣品架轉速在（20—25）mm/S之間,在溫度為（40±2）℃,相對濕度不大于65%,規定的臭氧濃度下,夾具循環拉伸和復位并隨樣品架一起轉動進行試驗。經過規定的時間后檢查試樣的龜裂情況,一般臭氧濃度選擇（50±5）×10-8 ;

四、臭氧系統：
 1、臭氧發生器主件為無聲放電管臭氧發生器（具有噪音體積小，純度高等特點）4～20mA輸出控制精度±10%
 2、電極冷卻方式：風冷
 3、臭氧產生供氣源：直接空氣
 4、臭氧檢測探頭為進口CT電化學傳感器及外殼、電子線路板、屏蔽導線等組成
 5、臭氧檢測探頭輸出信號：4～20mA
 6、臭氧檢測探頭采集精度：≤±5%F.S

五、制冷系統：
 1、壓縮機：全封閉法國泰康 1套
 2、制冷方式：風冷
 3、制冷劑：R404A、R23（環保型）

六、加熱、加濕、除濕系統：
A、加熱系統：
 1、采用遠紅外鎳合金高速加溫電加熱器
 2、溫度控制輸出功率均由微電腦演算，以達高精度高效率之用電效益
B、加濕系統：
 1、內置式鍋爐蒸汽式加濕器
 2、具有水位自動補償、缺水報警系統
 3、遠紅外不銹鋼高速加溫電熱管
 4、濕度控制均采用P . I . D ＋S . S . R，系統同頻道協調控制
C、除濕系統：采用蒸發器盤管露點溫度層流接觸除濕方式
