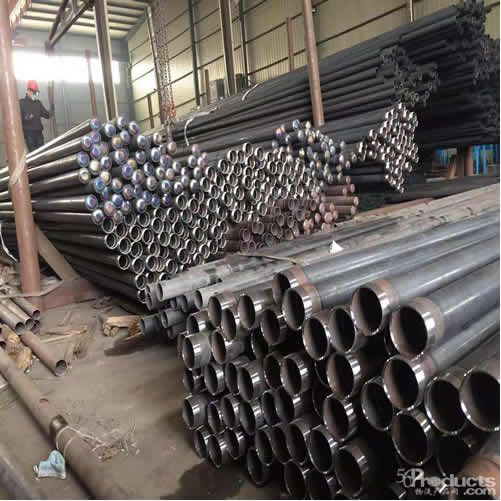

承插式聲測管

用途：聲測管是灌注樁進行超聲檢測法時探頭進入樁身內部的通道。它是灌注樁超聲檢測系統的重要組成部分，它在樁內的預埋方式及其在樁的橫截面上的布置形式，將直接影響檢測結果。因此，需檢測的樁應在設計時將聲測管的布置和埋置方式標入圖紙，在施工時應嚴格控制埋置的質量，以確保檢測工作順利進行。

材質：帶鋼

優點：承插式聲測管采用插拔式的方法直接固定零郵件均是在廠里加工，具有操作便捷、密封性好、成本低等優點。用目測和手感檢查聲測管無毛刺、裂縫、結疤、折疊、分層、搭焊缺陷、劃道、刮傷、焊縫錯位、、薄的氧化皮。

 安裝方式：

1、下節鋼筋籠聲測管的安裝：把A管（底管帶堵頭）放在地上檢查密封圈是否完好，然后將B管用力插入A管底部，當聽到喀嚓一聲安裝工序已經完成。接好后把聲測管放入鋼筋籠內，按規定尺寸緊固在鋼筋籠內的主筋上面，捆綁距離不得大于兩米。沒有鋼筋籠的部位應加固三根主筋或用鋼筋支架。

2、地二節、地三節以及上面一節鋼筋籠內聲測管安裝方法如下：把不同長度的聲測管放在不同長度的鋼筋籠內(聲測管的長度和鋼筋籠的長度相對應)。按B管插入A管的方法安裝，把安裝好的聲測管用鐵絲穿過聲測管上的吊環綁在鋼筋籠上，綁度不要過緊聲測管能上下晃動即可。

3、鉆孔下放鋼筋籠時聲測管的安裝方法比其他聲測管的安裝更簡單，不用任何工具 ，鋼筋籠焊接完畢只需上管對準下管一插即可。

注意事項

1、注意密封圈是否完好，

2、上管插入下管時需用力一插到底，

3、下放鋼筋籠時聲測管接頭處一定把鐵絲從吊環內穿過綁在主筋上。

4、每下放完一節鋼筋籠后必須把聲測管內加滿清水。

5、焊接鋼筋不要把電焊鉗、搭鐵線接觸到聲測管上，以免電焊強流造成聲測管破漏。

6、鋼筋籠下放完畢把聲測管內一定加滿清水，后用蓋蓋好、嚴謹管內進入混凝土或水泥漿。
