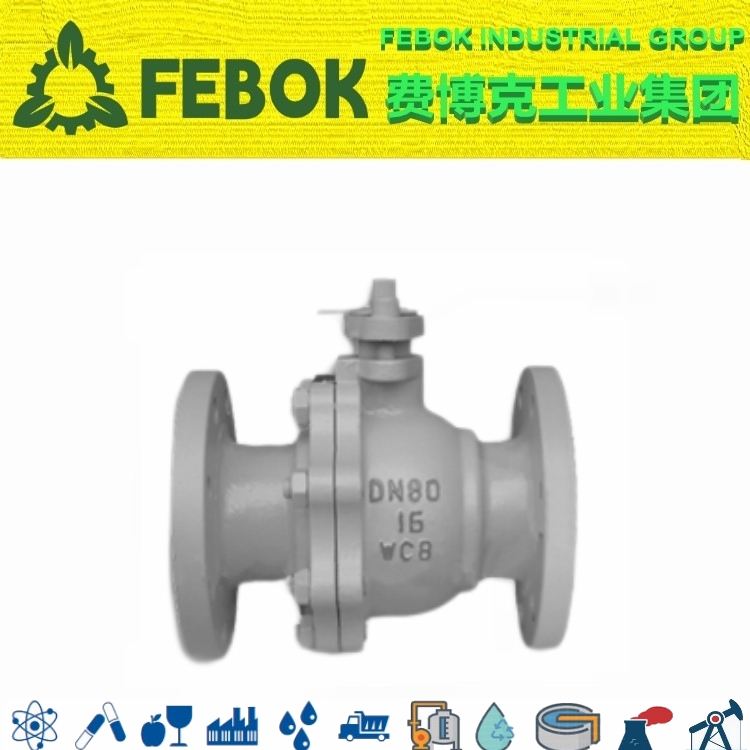

Q41F天然氣球閥的彈簧具有柱塞式靜電導出裝置，即在球體與閥桿、閥桿與閥體之間設置導電彈簧，使球體與閥桿及閥桿與閥體之間形成靜電通道，達到清除靜電的目的。避免靜電打火點燃易燃介質，確保系統安全。當萬一發生火災而使聚四乙烯等軟密封圈燒損時，閥門仍然能夠可靠操作并具有良好的密封性能，以防止火災的擴大。
| 公稱通徑：DN15-DN200(1/2"-8") | 閥體材質：鑄鋼 / 碳鋼 / 不銹鋼 |
| 公稱壓力：1.6Mpa / 2.5Mpa /4.0Mpa / 6.4Mpa | 閥桿材質：不銹鋼 |
| 適用溫度：-10℃~125℃ | 球芯材質：不銹鋼 |
| 適用介質：燃?xì)?/ 天然氣 | 閥座材質：PTFE四氟乙烯 |
| 設計原理：唇式密封技術 | 防火標準：API 6FA；API 607；JB/T 6899 |
| 設計制造：GB/T 12237；ASME B16.34；API608 | 結構長度：GB/T 12221；ASME B16.10；API 6D |
| 法蘭標準：GB/T 9113；ASME B16.10 | 檢驗試驗：GB/T 19672；API 598 |
1. 防止誤操作手柄：閥門的開、關通常是通過手柄的位置來確認，手柄與管道平行為開閥，垂直為關閥。但是普通球閥手柄與閥桿的連接是扁四方，容易因手柄與閥桿的連接錯誤而造成閥門的誤操作。而天然氣球閥手柄與閥桿的連接是扁平方，不會造成手柄的連接錯誤及誤操作。
2. 鎖定機構：燃?xì)馇蜷y在全開、全關位置，可用鎖鎖定，以防人員扳動手柄造成閥門的誤操作；也可防因管線震動或其他因素造成閥的開或關。
3. 燃?xì)馇蜷y為防止閥門內壓的異常升高而使閥桿飛出的危險，在閥桿的下部設置了凸肩，此外，為防止火災出現時，使閥桿密封盤根燒損后，出現泄漏，在閥桿下部凸肩與閥體接觸處設置了止推軸承，形成倒密封座，防止泄漏，避免事故的擴大。
4. 防靜電性能：天然氣球閥為防止由于球體及閥桿與密封圈的摩擦而產生靜電，容易靜電打火點燃易燃易爆介質出現工況事故，在閥桿與球體及球體與閥體之間設置了導靜電彈簧，使靜電通過管路導入地下，保證系統安全。
5. 為防止因火災或聚熱的出現，使閥座燒損時發生較大泄漏，而助長火勢，天然氣球閥在球體和閥座間設置了防火密封環，當閥座燒損后，介質將球體迅速推向下游端的金屬密封環上。形成金屬對金屬接觸，起到一定程度的密封，從而保證系統的安全。
