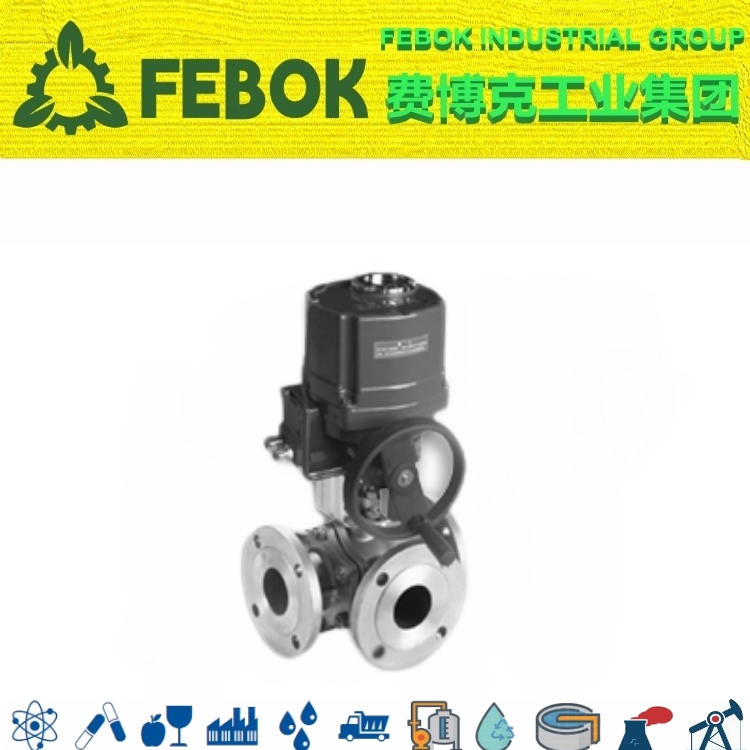

電動防爆三通球閥采用2系列回轉式角行程電動執行器，以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的(4-20mA、或1-5VDC)電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。閥門標準球芯有L型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。
| 閥體參數 | 執行器參數 |
| 公稱通徑：DN15-DN400(1/2"-16") | 執行器形式：防爆精小型、QT電子防爆型 |
| 公稱壓力：1.6Mpa-6.4Mpa | 環境溫度：-25℃~55℃ |
| 適用介質：水、油、氣 | 環境濕度：10~90%RH |
| 適用溫度：-20~300℃ | 電源電壓：110VAC；220VAC；380VAC；50/60Hz |
| 閥體材質：WCB / CF8 / CF8M | 輸入信號：4-20mADC或1~5VDC |
| 閥座材質：PTFE/PPL/PEK/硬密封 | 輸出信號：4-20mADC |
| 球體材質：CF8 / CF8M | 行程：90°~120°/±10° |
| 閥桿材質：SUS304 / SUS316 | 動作時間：7s-120s |
| 填料材質：聚四氟乙烯PTFE | 絕緣電阻：100MΩ(500VDC) |
| 設計制造：GB/T 12237；ASME B16.34；API608 | 防護等級：IP65；IP67；IP68 |
| 法蘭標準：GB/T 9113；ASME B16.10 | 防爆等級：Exd II BT4；Exd II CT6 |
| 結構長度：GB/T 12221；ASME B16.10；API 6D | 電機保護：過熱保護器(自動恢復型) |
| 防火標準：API 6FA；API 607；JB/T 6899 | 手動控制：可拆卸扳手/手輪 |
| 檢驗試驗：GB/T 19672；API 598 | 扭矩范圍：7N.m-2000N.m |
